冷凝管
冷凝管產品概述
【冷凝管的分類】
直形冷凝管(列氏)、球形冷凝管（亞氏）、蛇形冷凝管 (葛氏)、蛇形回流冷凝管 (狄氏)、直形回流冷凝管(霍氏)
【冷凝管別名】
冷卻管、冷凝器。
【冷凝管造型】
冷凝管分空氣、直形、球形、蛇形、蛇形回流、直形回流等多種式樣，除空氣冷凝管外，其余都是由外套水套管和內芯管以及進出水的小嘴管等部分焊接成一個整體。
【冷凝管使用方法】
使用前進行洗凈，將冷凝管上端擴大處，用打好洞的橡膠塞連接于燒瓶的支管上，蒸餾燒瓶中加入待蒸餾的物質，然后在冷凝管的水進口(下口)處用橡膠管連接水源，另一根橡膠管連接于上口，便于冷卻廢水流出。冷凝管下端連接接受瓶，通常用彎形接管連接接受瓶，可使蒸餾液垂直流出。全部裝置安裝好后，固定于架子上，先開冷卻水源，然后進行加熱使蒸餾物至沸騰，蒸氣沿內芯管遇到冷卻水冷卻的管壁即冷凝為液滴，流入接受瓶中，即得純凈物質。
回流冷凝裝置(實際上是作濃縮提純裝置)，它將冷凝管通過橡膠塞直接插在三角燒瓶上，三角燒瓶內裝入被蒸餾物及溶劑，在進行加熱前，先接通水源，再進行加熱至沸騰，蒸氣上升遇冷卻水后冷卻的液滴，仍舊回復滴入三角燒瓶內，這樣少量的溶劑多次與被溶解物質接觸，既不至于揮發損失，又起到充分溶解的作用。
【冷凝管用途】
適用于科研、大專院校、石油、化工、制藥工業、醫療衛生及中小學等單位化驗室，作蒸餾、分餾或回流的裝置上與蒸餾燒瓶、彎形接管配套使用時起冷凝蒸氣和凝聚液滴的作用。冷凝管在選用時，一般講蒸餾物的沸點越低蒸氣越不易冷卻，故需要冷凝管要長，內徑要粗，反之沸點愈高則蒸氣愈易冷卻，因此冷凝管愈短愈細為宜。另一方面蒸餾物多、燒瓶容量大，受熱面也增加。在同一單位時間蒸氣排出的愈多，選用冷凝管也要相對地增加其長度。

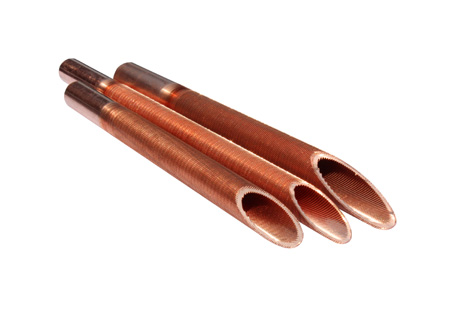

強化冷凝管產品概述
強化冷凝管主要應用于離心式冷凍機、冷水機組以及較小溫差條件下的殼管式換熱器。
對于外表面冷凝，強化冷凝管改進了管外翅型，使其外翅片距更小并具有尖銳的鋸齒型切口，是一種新型的熱交換管。因此它與其他管型相比，不只是簡單地增加了管外換熱面積，而且在冷媒經過時將其分割成很薄的流層，層間摩擦產生紊流擾動，改變了冷媒的流動方式，所以具有較高的熱傳導效率。另外，由于其特殊的三維翅型特征，當冷媒沿管的縱向流動時，殼顯著降低壓力損失。該管的內表面還可以加工成螺旋槽，以進一步提高內表面的換熱面積和紊流作用，增強了綜合換熱能力。此種強化新管型使換熱器的體積和重量可相應縮小，達到了節能降本的要求。
此種管型也適用于高粘度的冷媒，在套管型熱交換器中適用時效果亦佳。

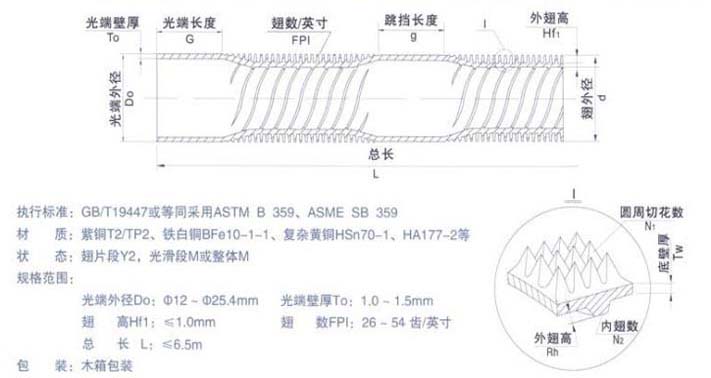

強化冷凝管的材質、狀態、規格范圍與尺寸參數詳見下圖表
|
